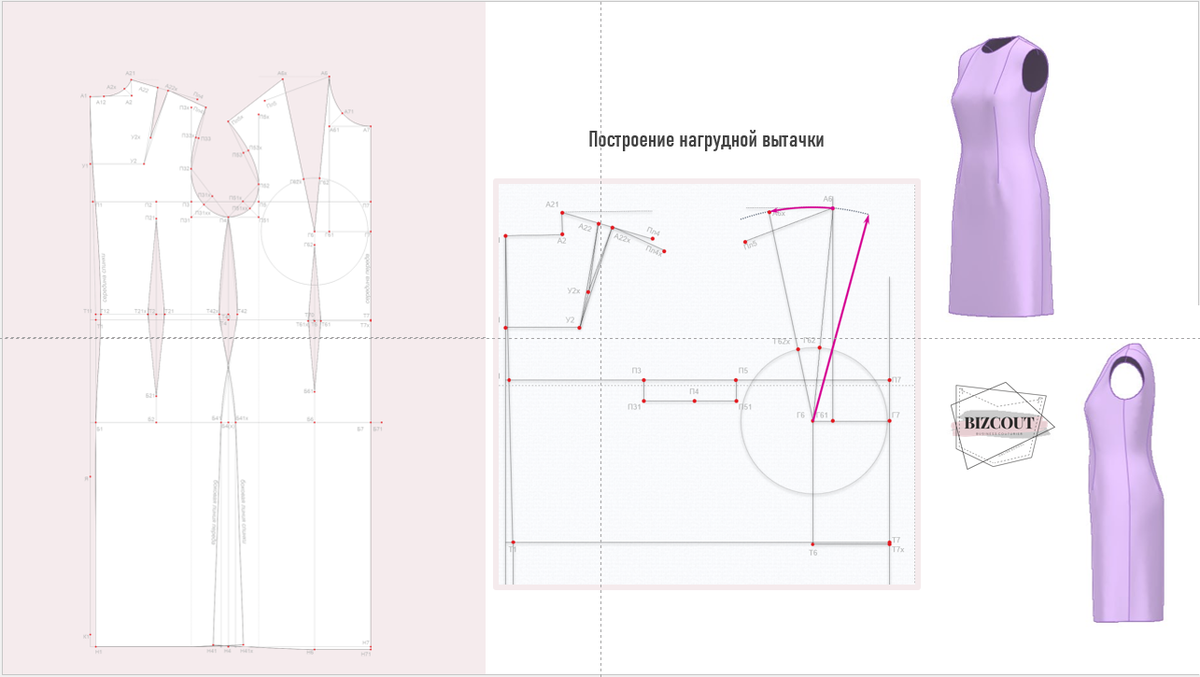

Как построить нагрудную вытачку

Способы расчета раствора нагрудной вытачки в женской одежде

Нагрудная вытачка является одним из ключевых конструктивных элементов в плечевом изделии, создающим форму, обеспечивающим комфорт и эстетичность посадки одежды на фигуре.

При всей простоте конфигурации базовой нагрудной вытачки существует множество вариантов расчета ее раствора и геометрических способов построения, которые зависят от ряда факторов:

• степени прилегания/облегания изделия, силуэтных линий, перераспределения баланса;
• свойств материалов: волокнистый состав, переплетение, растяжимость/упругость, способность к формообразованию;
• типа рукава, наличия конструктивных членений в модели и возможности перевода вытачки в конструктивные членения по модели либо компенсации доли раствора вытачки за счет свойств текстильных материалов;
• технологичности конструкции;
• размерных признаков типовой или индивидуальной фигуры;
• назначения конструкции: на индивидуальную фигуру, либо разработка модели для серийного производства с размерным рядом в одном росте, либо разработка конструкции на максимальное количество сочетаний размеров, ростов и полнотных групп.
• от инструментов, с помощью которых конструктор выполняет построение: ручным способом, в графической или параметрической САПР и/или использует возможности трёхмерного проектирования.

Подходы при выборе способа построения нагрудной вытачки можно подразделить на: инженерные расчетные, на основе типовых размерных признаков; проекционные, на основе измерений индивидуальной фигуры; эмпирический, методом угла; макетный способ и т.д.

На курсе 2.0 PRO Конструирование одежды рассматриваются три способа построения базовой нагрудной вытачки для ручного построения и в параметрической САПР Грация, как наиболее универсальные и обеспечивающие высокое качество посадки:

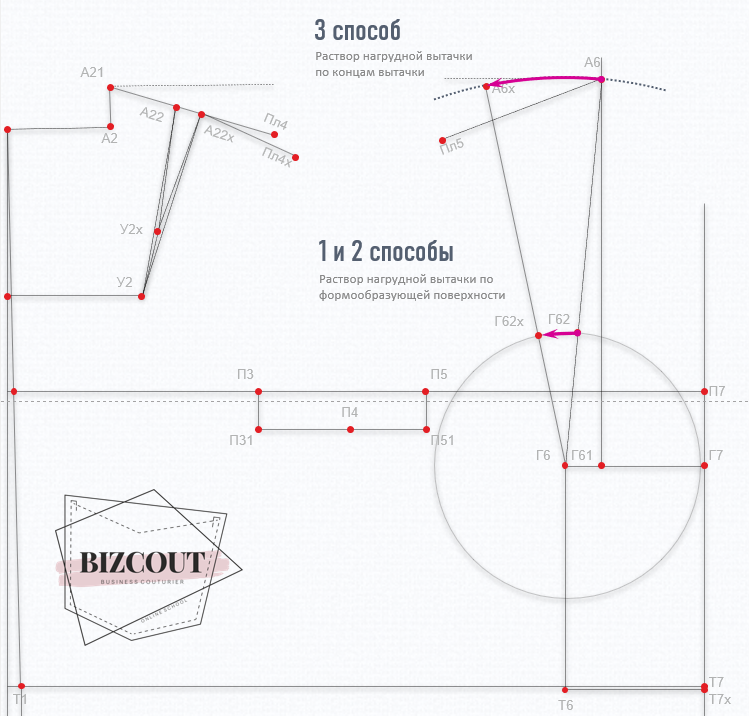

1. Способ построения нагрудной вытачки по формообразующей поверхности с расчетным радиусом для типовых фигур;
2. Способ построения нагрудной вытачки по формообразующей поверхности с расчетным радиусом для индивидуальных фигур;
3. Способ построения нагрудной вытачки расчетным способом раствора по концам вытачки.

Несмотря на все существующие строгие инженерные расчеты, раствор нагрудной вытачки является переменной величиной, значение которой зависит от выше перечисленных факторов, а их,  как мы убедились, немало.

Максимальный раствор нагрудной вытачки в базовой конструкции может быть использован в построении только в моделях одежды прилегающей формы с минимальными прибавками.

С увеличением же прибавок на свободу, равно как и в плотно облегающих изделиях с отрицательными прибавками финальный раствор нагрудной вытачки сокращается.

Более того, с изменением раствора вытачки обязательно меняется и баланс изделия в опорной зоне плеча. Чтобы понять как меняется плечевой баланс, нам нужно понять куда исчезает часть сокращенной вытачки.

Но для начала нам нужно определить  инфомацию, которая послужит нам стартовой позицией для дальнейших манипуляций с вытачкой - это максимальный раствор нагрудной вытачки, например, для платья-футляр.

На курсе Конструирования одежды 2.0 PRO мы используем несколько способов расчета раствора нагрудной вытачки в зависимости от поставленных задач.

Все способы построения универсальны,  строятся один раз и, можно сказать,  "зашиваются" в построение БК женского плечевого изделия и далее их можно использовать по одному клику мышкой по необходимому варианту.

Итак, ознакомимся крупными мазками со способами, которые дают наилучший результат в посадке в базовом размере на типовую фигуру, при размножении на широкий размерный ряд, и конечно на индивидуальную.

1 способ  построения нагрудной вытачки по формообразующей поверхности  с расчетным радиусом  для типовых фигур использует следующие размерные признаки и прибавки:

Ог1, Ог2  - Обхваты груди первый и второй из наборов размерных признаков на типовые фигуры;

Вг+ПВг - Высота груди + Прибавка к высоте груди.

Расчетный радиус формобразующей поверхности:

RГ=Вг-Впрп+ПрибавкаRГ+∆ГрадацияПоРостам

Раствор нагрудной вытачки по формообразующей поверхности, образованной радиусом RГ:

РвытГ=(Ог2-Ог1)/2-∆Корр

Преимуществом данного метода является использование в расчетах размерных признаков, которые имеются в любом наборе размерных признаков ОСТ или ГОСТ

2 способ построения нагрудной вытачки по формообразующей поверхности   с расчетным радиусом  для  индивидуальных фигур

через индивидуальное измерение размерных признаков либо расчетным путем.

Для расчетов используются размерные признаки и прибавки:

Шгб - ширина груди большая, индивидуальный размерный признак.

Шг  - ширина груди между углами подмышечных впадин.

Однако для типовых фигур размерный признак Шгб отсутствует в стандартных наборах размерных признаков и в этом случае мы можем только расчитать ШгбРасч по формуле, которая доступна студентам курса  2.0 PRO.

Раствор нагрудной вытачки по формообразующей поверхности

РвытГ=(Шгб-Шг/2)-∆Корр

Достоинствами этого метода является безошибочное определение раствора нагрудной вытачки для индивидуальной фигуры, даже с критически выступающей грудью. Можно назвать этот способ самым точным из всех преждложенных, в особенности для индивидуальных фигур.

3  Способ построения нагрудной вытачки расчетным способом раствора по концам вытачки.

Рассчитывается во формуле:

2*(Шгб-Шг/2) + ∆Корр

Данный способ, по нашему мнению, является самым универсальным.

Работает одинаково хорошо и в индивидуальном, и вмассовом проектировании, так как раствор вытачки фиксирован по ее концам, так как увеличение/уменьшение  роста не влечет за собой изменение выступания грудной железы от грудной клетки, а соответственно, и не может увеличиваться раствор нагрудной вытачки.

При любом расчете и способе построения нагрудной вытачки необходимо контролировать результат. А именно угол ее раствора. В практике существует значение критического угла раствора вытачки , не более 25˚. Это связано со способностью материалов к формообразованию, структурой переплетения ткани и отклонением одной стороны вытачки от нити основы. Вытачки, где угол превышает критические значения, необходимо распределять на две во избежание дефектов в готовом изделии. Измерение угла раствора вытачки рекомендуется использовать для контроля раствора вытачки.

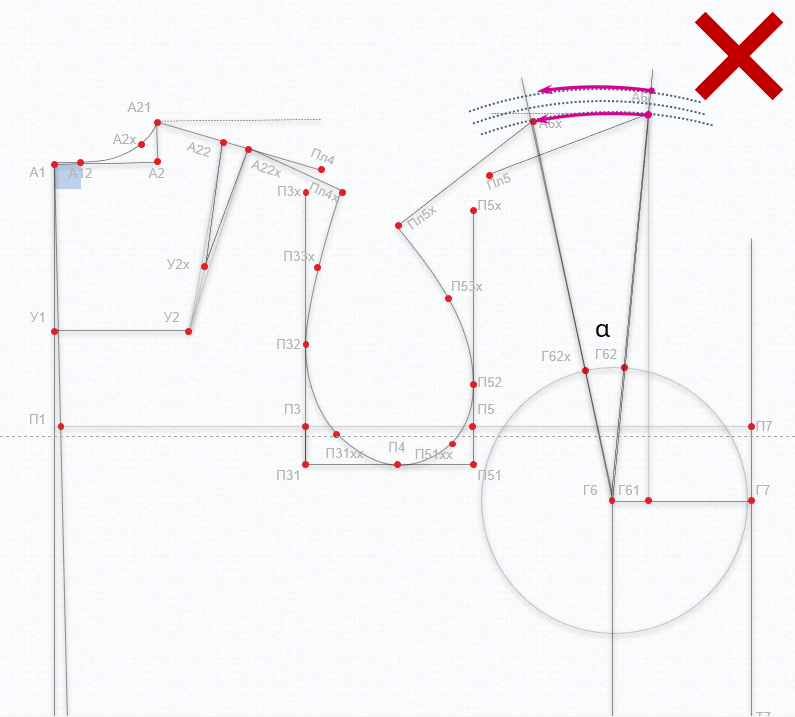

Следует помнить, что в случае построения нагрудной вытачки метода угла, когда раствор вытачки задается углом, то угол в этом случае остается неизменным при градации по ростам, а соответственно раствор нагрудной вытачки будет меняться, что приведет к дефектам посадки.

Для построение вытачки методом угла, угол раствора вытачки находится по формуле черед проекционные измерения на теле женщины, либо с посощью приложения на смартфоне, коорые используют встроенные датчики устройства (акселерометр, гироскоп). Такие приложения доступны для разных операционных систем — iOS и Android. Математический расчет угла через проекционные измерения является наиболее точным, но и более трудоемким. Измерение угла с помощью смартфона дает быстрый результат, но имеет сложности в измерении на фигурах с большой грудью, так как конфигурация тела становится более фигурной, можно так сказать, имеет впадины и выпуклости и требуется как минимум дополнительное приспособление в виде линейки для фиксации.

Методом угла удобно пользоваться при построении конструкции плечевого изделия на индивидуальную фигуру и для собственного контроля построений прочими рачетными способами. Для проектирования конструкций на широкий размерно-ростовой ряд в серийном производстве одежды следует осторожно использовать данный метод угла либо рассчитывать его эмпирическим путем на основании собственных статистических исследований измерений женских фигур.

В САПР Грация возможно использование всех выше перечисленных вариантов построения в одной универсальной  базовой конструкции в зависимости от ситуации.

Следует помнить, что максимальный раствор нагрудной вытачки часто изменяется в сторону уменьшения, используя Коэффициент сокращения нагрудной вытачки. На значение данного коэффициента влияет силуэт, прибавки на свободу и свойства пакета текстилых материалов. При этом конструкция становится более плоской.

В случае, когда раствор нагрудной вытачки сокращается, меняется и баланс изделия.

На обучающем онлайн-курсе Конструирования одежды 2.0 PRO мы создаем МОДУЛЬ БК плечевого изделия, где подробно разбираем  способы, особенности достижения необходимой формы и баланса для всех выше перечисленных вариантов.
